一、產品概述

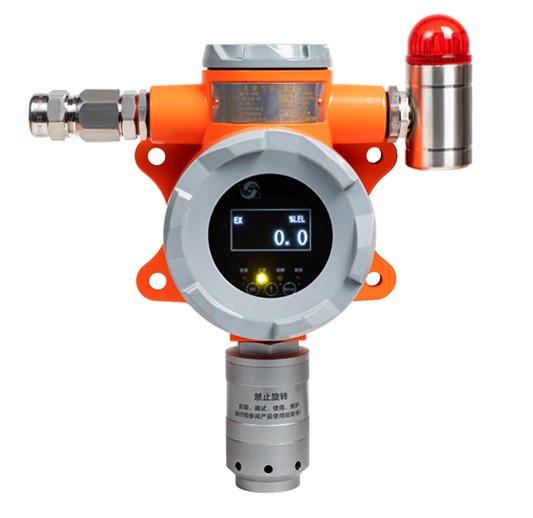

GT-SY-2X00系列工業及商業用途點型可燃?xì)怏w探測器為我公司根據新的國家標準研制的氣體探測器，采用32位高性能主芯片和先進、可靠、穩定的傳感器組合設計，使用SMT貼片技術制造而成。儀表工作時，傳感器對氣體進行采樣，數據實時傳輸給高速處理芯片，進行實時分析處理。再實時傳輸?shù)街餍酒芍餍酒謩e處理成開關量、模擬量或數字信號等供用戶選用。本儀表在無人值守的危險環境中仍可連續檢測氣體，可以廣泛應用于石油、化工、冶煉、制藥、油田、油庫、倉儲、環保、消防、市政等可能有危險燃爆氣體的場所，是保證人身安全及設備安全的理想監測儀表。

二、產品特點

●先進的傳感技術

采用先進、可靠、穩定的傳感器，靈敏度高、溫漂小。

●獨特可靠的電路設計

32位高性能主芯片，使用SMT貼片技術，一致性好、可靠性高。

●多種輸出信號

4-20mA模擬量輸出，精度高，適配各種控制器、DCS等系統。

RS485信號輸出，標準Modbus RTU協議，通用性高。

●安裝、調試及維護方便

儀表頂部開蓋,使用按壓式卡扣設計，接線方便。

配備紅外遙控器，現場可免開蓋進行調試。

儀表整體均采用模塊化設計，維護方便。

三、技術指標

執行標準：GB15322.1-2019、GB12358-2006、GBT50493-2019

工作電壓：DC 24V；

使用環境溫度：-40℃～+70℃ 具體視傳感器類型而定；

使用環境濕度: ≤95%RH

防爆等級：Ex d ⅡC T6 Gb；

傳感器工作原理：催化燃燒式、非色散紅外、電化學、PID光電離子等；

傳感器使用壽命：催化燃燒12個月，紅外36個月，其它類型視傳感器而定；

狀態指示燈：綠-正常、黃-故障、左紅-低報、右紅-高報；

測量范圍：視傳感器而定

報警設定：視傳感器而定，默認低報25%量程、高報50%量程，具體見產品銘牌；

示值誤差：常規±5%FS，具體見產品銘牌；

響應時間：T90視傳感器類型而定；

額定功率：＜5W；

工作電流：≤160mA；

外殼防護等級：IP65；

工作方式: 固定式連續工作；

采樣方式: 自然擴散式；

輸出信號: 4-20mA模擬量或RS485(標準Modbus RTU協議)；

輸出接點類型：2組無源常開，容量3A/AC250V、3A/DC24V ；

聲光接口：DC 24V  功率≤2W

連接電纜: 三芯或四芯RVSP電纜 1.5mm2；

傳輸距離： RVSP電纜1.5mm2，不少于500米；

尺寸重量: 217mm(L)×143mm(W)×89mm(H)   約1.8Kg；

四、可測可燃?xì)怏w種類

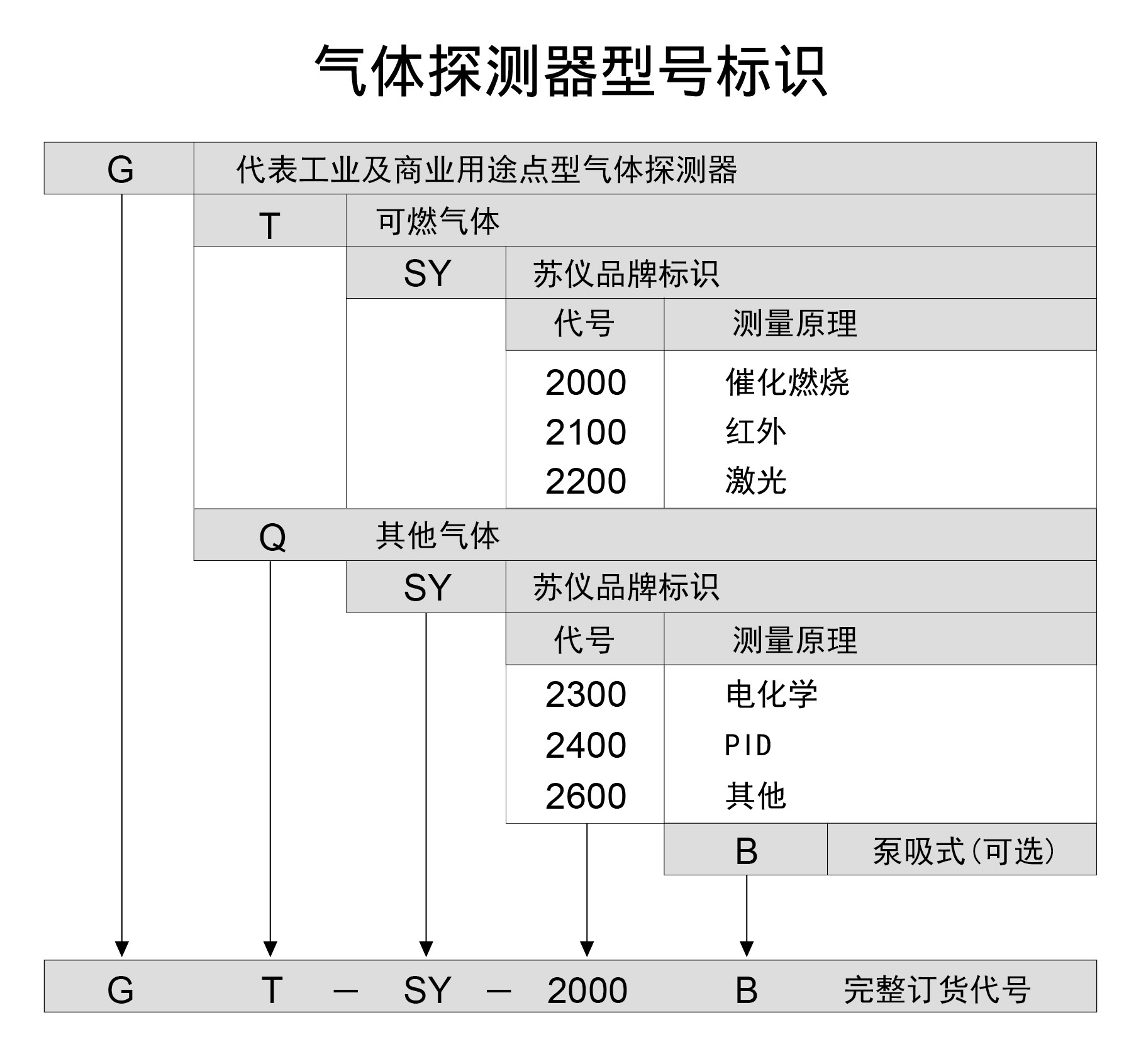

五、型號標識
