一、產品概述及特點
1.1 產品概述

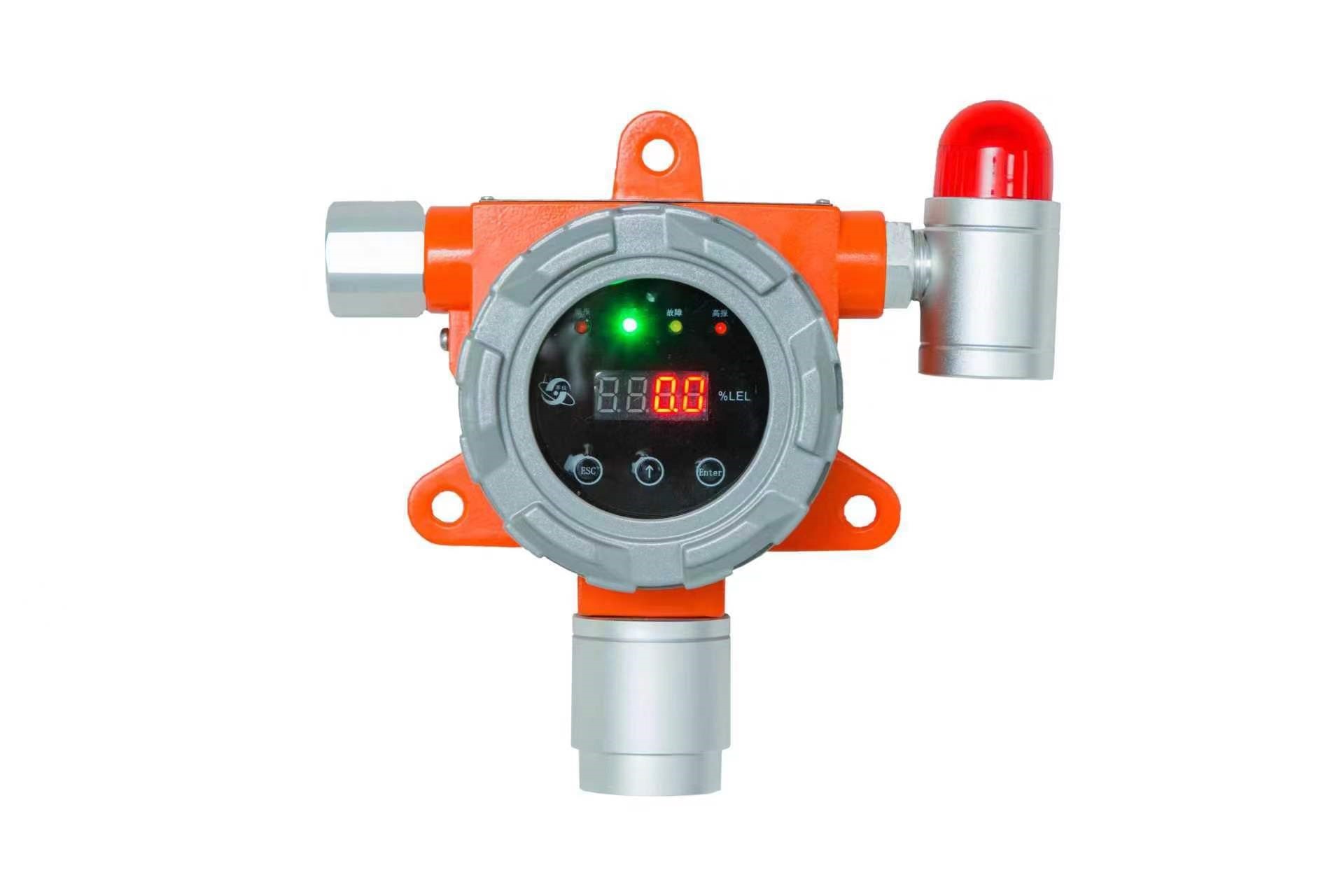

本系列工業及商業用途點型可燃?xì)怏w探測器及點型氣體探測器為我公司根據相應國家標準所研制的氣體探測器，采用32位高性能主芯片和先進、可靠、穩定的傳感器組合設計，使用SMT貼片技術制造而成。
儀表工作時，傳感器對氣體進行采樣，數據實時傳輸給高速處理芯片，進行實時分析處理。再實時傳輸?shù)街餍酒芍餍酒謩e處理成開關量、模擬量或數字信號等供用戶選用。
本儀表在無人值守的危險環境中仍可連續檢測氣體，可以廣泛應用于石油、化工、冶煉、制藥、油田、油庫、倉儲、環保、消防、市政等可能有危險燃爆氣體的場所，是保證人身安全及設備安全的理想監測儀表。
1.2 特點
●先進的傳感技術
采用先進、可靠、穩定的傳感器，靈敏度高、溫漂小。
●獨特可靠的電路設計
32位高性能主芯片，使用SMT貼片技術，一致性好、可靠性高。
●通用輸出信號
4-20mA模擬量輸出，精度高，適配各種控制器、DCS等系統；
RS485信號輸出，標準Modbus RTU協議，通用性高。
●安裝、調試及維護方便
配備紅外遙控器，現場調試免開蓋。
傳感器部分采用模塊化設計，可熱插拔，維護方便。
1.3型號選型
GT-SY-2010(XXXX) --- 工業及商業用途點型可燃?xì)怏w探測器，測量可燃?xì)怏w，后綴(XXXX)特指具體可燃?xì)怏w類型，無后綴默認為甲烷CH4；
GQ-SY-2310(XXXX) --- 點型氣體探測器，測量有毒有害氣體，后綴(XXXX)表示測量氣體；
二、主要功能及技術指標
2.1 主要功能
●4位8段數碼管顯示，高亮度
●密碼管理，操作設置需密碼驗證
●三色四個狀態指示燈
●獨立聲光輸出接口
●2組無源輸出開關量
●故障代碼提示
●整體模塊化設計，抗干擾能力強
2.2 技術指標
執行標準：GB15322.1-2019、GB12358-2006、GBT50493-2019；
工作電壓：DC 24V；
使用環境溫度：-40℃～+70℃ 具體視傳感器類型而定；
使用環境濕度: ≤95%RH；
防爆等級：Ex d ⅡC T6 Gb；
傳感器工作原理：催化燃燒式、非色散紅外、電化學、PID光電離子等；
傳感器使用壽命：24個月，視傳感器類型而定；
狀態指示燈：綠-正常、黃-故障、左紅-低報、右紅-高報；
測量范圍：視傳感器而定；
報警設定：視傳感器而定，低報≤25%FS、高報≤50%FS，具體見產品銘牌；
示值誤差：常規±3%FS，具體見產品銘牌；
響應時間：T90視具體傳感器類型而定；
額定功率：＜5W；
工作電流：≤170mA；
外殼防護等級：IP66；
工作方式: 固定式連續工作；
采樣方式: 自然擴散式；
輸出信號: 4-20mA模擬量或RS485（標準Modbus RTU協議）；
輸出接點類型：2組無源常開，容量3A/AC250V、3A/DC24V ；
聲光接口：DC 24V 功率≤2W，且僅限使用聲光報警燈；
連接電纜: 三芯或四芯RVVSP電纜 1.0-1.5mm2；
傳輸距離： RVVSP電纜 1.5mm2，不少于500米；
尺寸重量: 187mm(L)×137mm(W)×90mm(H) 約1.5K
